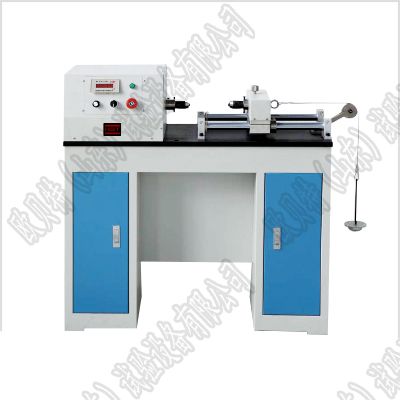

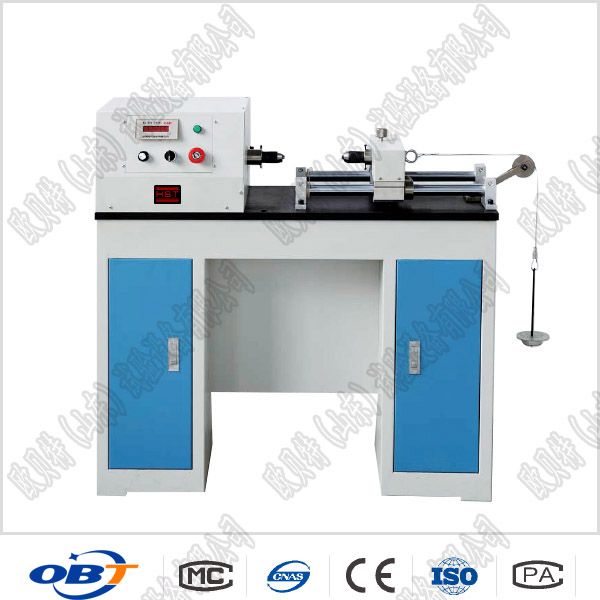

卷繞扭轉試驗機 產品詳情 卷繞扭轉試驗機常用于鋁線、鋼線、鋼桿、鋼芯鋁絞線等電線電纜進行卷繞扭轉試驗。符合GB/T4909.4-2009《裸電線試驗方法.扭轉試驗》與GB/T4909.7-2009《裸電線試驗方法.卷繞試驗》標準要求。

用于鋁線、鋼線、銅桿需要進行卷繞、扭轉試驗。是鋼芯鋁絞線生產廠商必備的檢測工具。卷繞扭轉試驗機滿足GB4909.4-2009《裸電線試驗方法·扭轉試驗》和GB4909.7-2009《裸電線試驗方法·卷繞試驗》兩種標準中用于鋁線、鋼線、銅桿需要進行卷繞、扭轉試驗的場合要求，做到一機多用，使用戶減少投資。是鋼芯鋁絞線生產廠商必備的檢測工具。

卷繞扭轉試驗機操作方法：

1、試樣長度：從表面檢查合格的試樣上截取兩個試樣，試樣長度應滿足規定卷繞圈數。（可參考GB/T3428-200；

2，10、3,c和GB/T4907、7-2009,5、4一般是8圈）2、卷繞棒選擇：根據標準規定的卷繞直徑選擇卷繞芯棒（可參考GB/T3428-2002中的表3，表4，表5），用扳手打開左夾持器（三爪夾頭）夾緊芯棒的左端，旋動右?jiàn)A持器側邊的圓形小旋鈕使右?jiàn)A持器能自由轉動，同時調整右?jiàn)A持器距離把芯棒的右端夾緊，將金屬絲從導線板穿過并擰緊左夾持器楔形壓頭壓緊金屬絲一端，并在芯棒上手動繞半圈，另一端用導線板夾緊，使試樣處于繃緊狀態。；

3、轉速調節：打開“正向”按鈕，調節轉速（可參考GB/T4909、7-2009，5、4中轉速不超過10次/分，參考GB/T3428-2002,10、3,C中轉速不超過15次/分）。機器沿逆時針?lè)较蜣D(zhuǎn)動，使金屬絲均勻排列在芯棒上呈彈簧狀為有效試樣，待金屬絲卷繞圈數達到標準后按“停止”按鈕使機器停止卷繞。；

4、試驗完畢：打開左右?jiàn)A持器取出芯棒退下金屬絲，斷掉電源。

卷繞扭轉試驗機主要技術參數：

1、 卷繞線徑范圍：鋁線直徑： 1.25-8mm鋼線直徑： 1.25-6.8mm；

2、 芯棒規格范圍：1.25-19mm；

3、 卷繞速度：10r.min；

4、 電機： AC(380±10)V 1.1KW；

5、 外形尺寸：810mmx400x1400mm。
